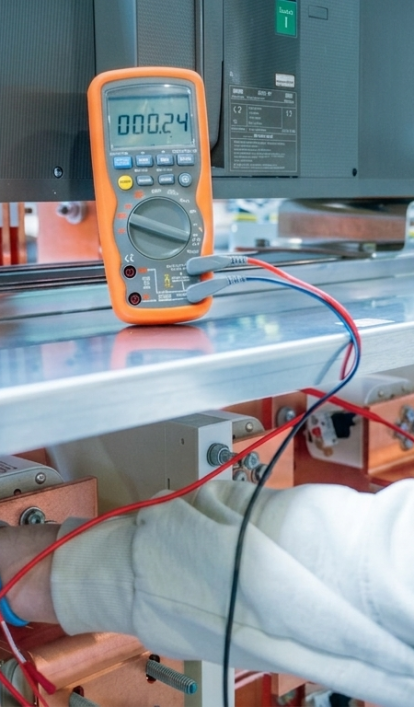

Testy jakości w prefabrykacji szaf – jakie badania gwarantują bezpieczeństwo i bezawaryjność instalacji?
We współczesnym przemyśle oraz energetyce szafa rozdzielcza i szafa sterownicza muszą spełniać bardzo rygorystyczne wymagania dotyczące bezpieczeństwa, niezawodności oraz kompatybilności elektromagnetycznej.
Dlatego też profesjonalna prefabrykacja urządzeń, takich jak rozdzielnica elektryczna czy szafa sterownicza nie kończy się na montażu komponentów – kluczowym etapem są wieloetapowe testy jakości i bezpieczeństwa, które potwierdzają poprawność wykonania i gotowość do pracy w trudnych warunkach przemysłowych. Które z nich są najważniejsze i na czym polegają?
Normy i wymagania a prefabrykacja szaf rozdzielczych i sterowniczych
Na wstępie warto zaznaczyć, że prefabrykacja takich urządzeń jak szafy rozdzielcze czy szafy sterownicze muszą być realizowane ściśle według obowiązujących norm międzynarodowych oraz dyrektyw UE. W praktyce producent odpowiada nie tylko za jakość pojedynczych komponentów, ale za cały zmontowany zestaw aparatury i jego bezpieczne, bezawaryjne działanie.
Podstawą dla systemów niskiego napięcia jest wieloczęściowa norma PN-EN 61439 (zastępująca dawną PN-EN 60439), która definiuje wymagania dla rozdzielnic i sterownic niskonapięciowych. Określa ona m.in. odporność na prądy zwarciowe (wytrzymałość dynamiczną i cieplną), dopuszczalne przyrosty temperatur (kontrolę nagrzewania) oraz właściwe odstępy izolacyjne w powietrzu i po powierzchni. Oznacza to, że każda rozdzielnica oraz szafa sterownicza muszą być zaprojektowane i przebadane tak, aby nie ulegały uszkodzeniu podczas przeciążeń lub zwarć. Dla urządzeń wyższych napięć, takich jak szafa rozdzielcza SN, stosuje się dedykowaną normę PN-EN 62271-200.
Istotne są również inne normy techniczne i dyrektywy europejskie:
- PN-EN 60204-1 – Bezpieczeństwo maszyn. Wyposażenie elektryczne maszyn.
- PN-EN 60529 – Stopnie ochrony zapewniane przez obudowy (kod IP).
- PN-EN 62262 – Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi (kod IK).
- PN-EN 60664-1 – Koordynacja izolacji dla urządzeń wewnątrz układów niskonapięciowych.
- Dyrektywy europejskie: LVD (niskonapięciowa), EMC (kompatybilność elektromagnetyczna) oraz RoHS.
Każda prefabrykacja i montaż urządzeń elektrycznych muszą być potwierdzone odpowiednią dokumentacją (deklaracją zgodności WE/UE) oraz weryfikacją konstrukcji.
Testy jakości i bezpieczeństwa w produkcji szaf rozdzielczych i sterowniczych
Najlepszym potwierdzeniem tego, że szafa rozdzielcza lub szafa sterownicza została wykonana poprawnie, są odpowiednie testy. Powinny być one zintegrowane z procesem produkcyjnym i obejmować zarówno weryfikację surowców, jak i badania rutynowe (wyrobu) po montażu.
W Electris, w ramach testów FAT oferujemy:

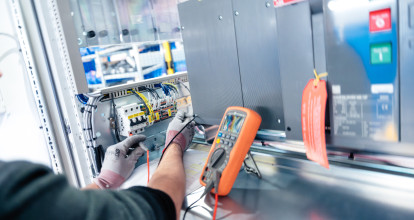

- Testy połączeń (point-to-point) - weryfikacja ciągłości obwodów i poprawności okablowania w pełnej zgodności ze schematami elektrycznymi. Eliminują błędy montażowe przed podaniem napięcia.

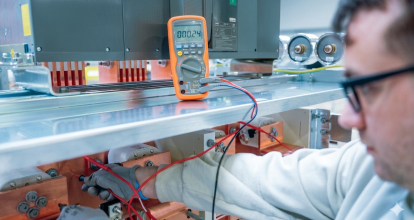

- Pomiary ciągłości i skuteczności uziemienia - badanie rezystancji obwodu ochronnego (PE). Gwarantuje prawidłowe działanie ochrony przeciwporażeniowej poprzez szybkie wyłączenie zasilania w warunkach uszkodzenia.
- Testy izolacji i próby napięciowe (Hi-Pot) - pomiar rezystancji izolacji oraz badanie wytrzymałości elektrycznej izolacji wysokim napięciem probierczym. Pozwalają wykryć mikroprzebicia, uszkodzenia izolatorów czy nieprawidłowe odstępy izolacyjne (dotyczy to wyrobów takich jak szafa rozdzielcza NN oraz w odpowiednio wyższym reżimie napięciowym – szafa rozdzielcza SN).
Na koniec procesu przeprowadza się badanie odbiorcze – FAT (Factory Acceptance Test), z którego powstaje protokół potwierdzający zgodność z wymaganiami zamawiającego i dokumentacją techniczną. Dla produkcji wielkoseryjnej stosuje się również procedurę PPAP (Production Part Approval Process), gwarantującą powtarzalność i stabilność jakościową procesu.

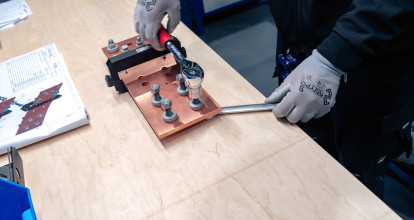

Dodatkowo, uznani producenci, w tym Electris, wykorzystują zaawansowane zaplecze pomiarowe oraz maszyny współrzędnościowe (CMM) do precyzyjnej kontroli geometrii szyn prądowych oraz innych komponentów mechanicznych.
Nie tylko testy. Co jeszcze wpływa na jakość rozdzielnic i szaf sterowniczych?
Wysoka jakość prefabrykacji to wynik przemyślanego procesu inżynieryjnego. Kluczową rolę odgrywa projektowanie z uwzględnieniem zasad DfM (Design for Manufacturing), co pozwala na zoptymalizowanie rozmieszczenia aparatury, ciągów szynowych i tras kablowych już na etapie cyfrowym (CAD/CAE).
W Electris każdy projekt poddawany jest szczegółowej weryfikacji inżynieryjnej – optymalizujemy projekty pod katem wydajności produkcji, wprowadzając niezbędne korekty w układach wewnętrznych oraz elementach mechanicznych.
Tak kompleksowe podejście sprawia, że prefabrykacja urządzeń elektrycznych w Electris jest procesem w pełni powtarzalnym, bezpiecznym i zgodnym z wiedzą inżynierską.
Electris – kompleksowa prefabrykacja systemów sterowania i rozdziału energii
Skorzystaj z doświadczenia Electris. Dzięki zaawansowanym metodom produkcji, rygorystycznemu przestrzeganiu norm technicznych oraz pełnemu zakresowi badań odbiorczych, dostarczamy produkt zmontowany zgodnie z wymogami naszych klientów.
Skontaktuj się z nami i wyślij nam szczegóły Twojego projektu do analizy.
