Rola szaf sterowniczych i rozdzielczych w nowoczesnej kolei – zastosowanie, rodzaje i funkcje

W warunkach wysokonapięciowych obciążeń prądowych, ciągłych wibracji mechanicznych i ekstremalnych temperatur, bezawaryjność zależy od precyzji wykonania każdego detalu. Szafy sterownicze i rozdzielnice stanowią serce układów zasilania, taboru oraz automatyki kolejowej. Dowiedz się, jak prawidłowy montaż, zaawansowane przewodniki miedziane i aluminiowe oraz profesjonalna prefabrykacja wpływają na bezpieczeństwo i ciągłość ruchu szynowego.

Nowoczesna kolej, czyli potrzeba niezawodności i automatyzacji

Współczesny transport kolejowy stawia przed infrastrukturą i taborem wyśrubowane wymagania w zakresie bezpieczeństwa oraz ciągłości działania. Ewentualna awaria pojedynczego elementu węzła elektrycznego może prowadzić nie tylko do kosztownych opóźnień, ale przede wszystkim stwarza realne zagrożenie dla ruchu kolejowego i pasażerów.

Z tego powodu w nowoczesnym kolejnictwie kluczową rolę odgrywają systemy sterowania ruchem kolejowym (SRK) oraz zaawansowana dystrybucja energii. Sercem tych układów są profesjonalnie zaprojektowane i zmontowane rozdzielnice elektryczne oraz szafy sterownicze.

Pełnią one rolę „centrum zarządzania” oraz bezpiecznej osłony dla kluczowych podzespołów elektrycznych i elektronicznych – chronią je przed wilgocią, zmienną temperaturą oraz drganiami, jednocześnie umożliwiając sprawną diagnostykę i serwis.

Rozdzielnice i szafy sterownicze w kolei – do czego służą i gdzie się je stosuje?

Aparatura elektryczna w kolejnictwie jest obecna niemal wszędzie – od dużych stacji zasilania, przez linie przytorowe, aż po same pociągi. W zależności od miejsca i zadania, stosuje się różne rodzaje rozwiązań:

1. Zasilanie sieci i stacji kolejowych (Wysokie i Średnie Napięcie)

Aby pociąg mógł ruszyć, potrzebuje ogromnej ilości energii. Stacje zasilania (tzw. podstacje trakcyjne) pobierają energię elektryczną z sieci i przekształcają ją do parametrów odpowiednich dla pociągów. W tych miejscach kluczową rolę odgrywają transformatory oraz rozdzielnice średniego napięcia (SN), które odpowiadają za bezpieczny podział energii, sterowanie i ochronę obwodów przed skutkami zwarć.

2. Sterowanie, automatyka i infrastruktura (Niskie Napięcie)

Obok zasilania samych pociągów, kolej potrzebuje energii do obsługi całej infrastruktury stacyjnej i przytorowej. Odpowiadają za to rozdzielnice oraz szafy sterownicze i teleinformatyczne niskiego napięcia (NN), które zasilają i chronią m.in.:

• Sterowanie ruchem kolejowym (SRK): Szafy sterownicze zarządzające pracą sygnalizacji, zwrotnic i przejazdów kolejowych.
• Infrastrukturę stacyjną: Zasilanie oświetlenia peronów, systemów informacji pasażerskiej, klimatyzacji czy elektrycznego podgrzewania rozjazdów zimą.
• Telekomunikację i monitoring: Szafy chroniące czułe moduły łączności, rejestratory zdarzeń i czujniki diagnostyczne.
• Wyposażenie pociągów (taboru): Szafy i skrzynie elektryczne montowane w wagonach i lokomotywach, kontrolujące pracę drzwi, klimatyzacji, oświetlenia oraz układów napędowych.

Jakie wymagania powinny spełniać szafy i rozdzielnice dla kolei?

Szafy sterownicze i rozdzielnice wykorzystywane w branży kolejowej muszą spełniać znacznie wyższe wymagania niż standardowe rozwiązania stosowane w typowych instalacjach przemysłowych. Wynika to z trudnych warunków, w jakich pracują:

• Odporność na wibracje i drgania - ciągły ruch pociągów generuje wibracje, które mogą powodować luzowanie się połączeń. Wszystkie elementy konstrukcyjne i stykowe muszą być wyjątkowo stabilne.
• Odporność na warunki atmosferyczne i korozję -  szafy zewnętrzne oraz komponenty wewnętrzne muszą być zabezpieczone przed deszczem, śniegiem, pyłem i zmianami temperatur.
• Wysoka przewodność i bezpieczeństwo połączeń - w układach zasilania kluczowa jest minimalizacja strat energii i ochrona przed przegrzewaniem się styków.
• Modułowa konstrukcja -  ułatwia dopasowanie szafy do konkretnego systemu oraz pozwala na szybki serwis, diagnostykę i ewentualną rozbudowę w przyszłości.
• Zgodność z normami kolejowymi - gwarantuje bezpieczeństwo pożarowe, jakość wykonania i niezawodność całej instalacji.

Electris – precyzyjna prefabrykacja, montaż oraz produkcja dedykowanych komponentów dla kolejnictwa

W Electris od ponad 20 lat dostarczamy zaawansowane, dedykowane rozwiązania z miedzi i aluminium dla liderów sektora elektroenergetycznego, automatyki i a także transportu szynowego. Oferujemy kompleksowe wsparcie: od analizy dokumentacji technicznej, przez precyzyjną obróbkę metali, aż po powlekanie ochronne i montaż urządzeń, takich jak szafy rozdzielcze.

Co wyróżnia nasze rozwiązania dla branży kolejowej?

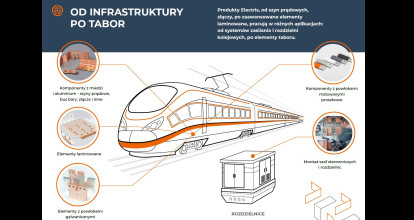

• Dedykowane komponenty mechaniczne - produkujemy szyny prądowe (busbars), szyny laminowane, konektory, bloki rozdzielcze oraz części gięte, toczone i frezowane.
• Zautomatyzowana galwanizernia – Electris Coating Systems - posiadamy nowoczesną, w pełni zautomatyzowaną i przyjazną dla środowiska linię galwaniczną. Oferujemy profesjonalne srebrzenie galwaniczne, cynowanie oraz niklowanie na miedzi i aluminium. Zapewniamy najwyższą powtarzalność powłok ochronnych, gwarantując odporność korozyjną i przewodność styków elektrycznych w najbardziej wymagających warunkach.

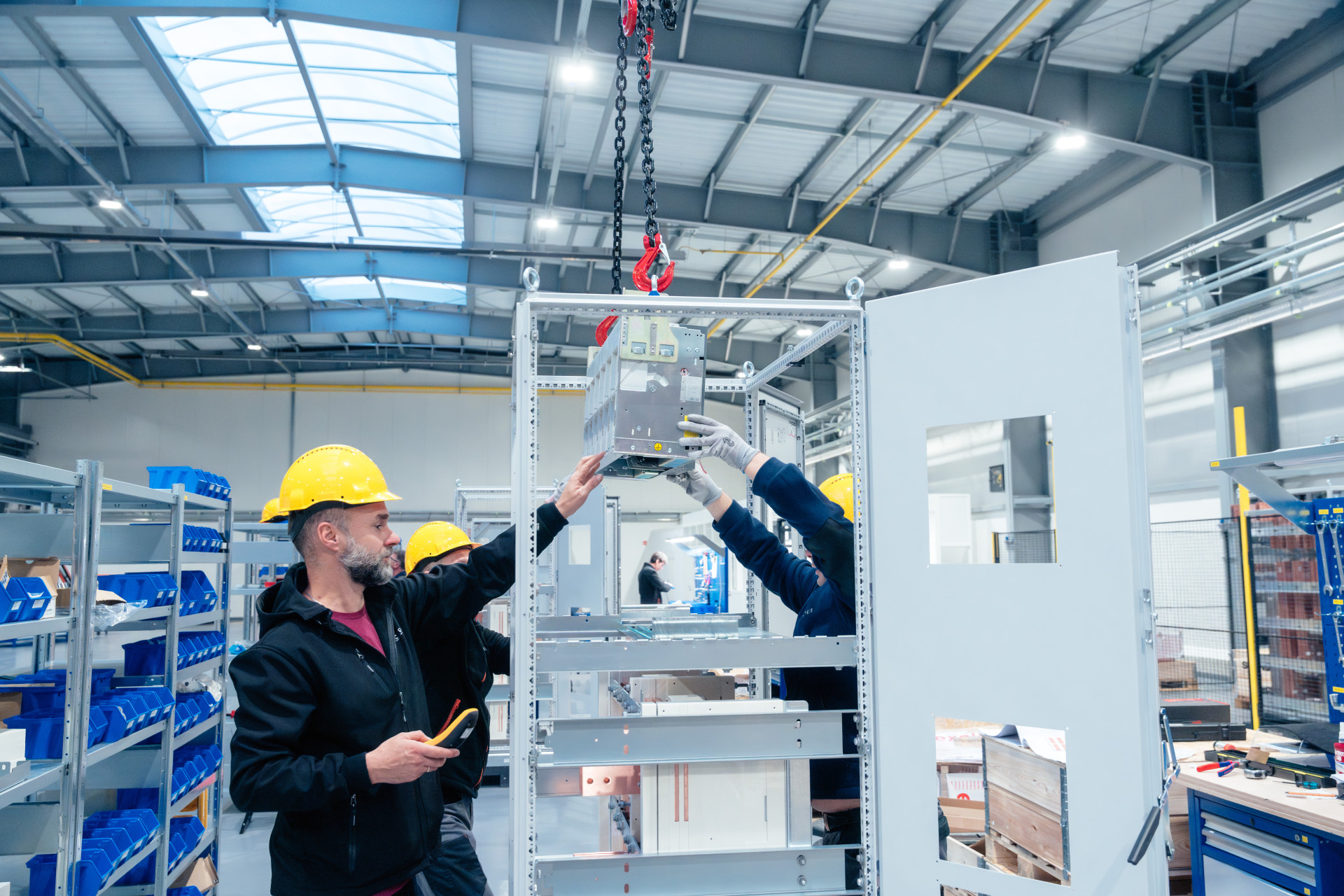

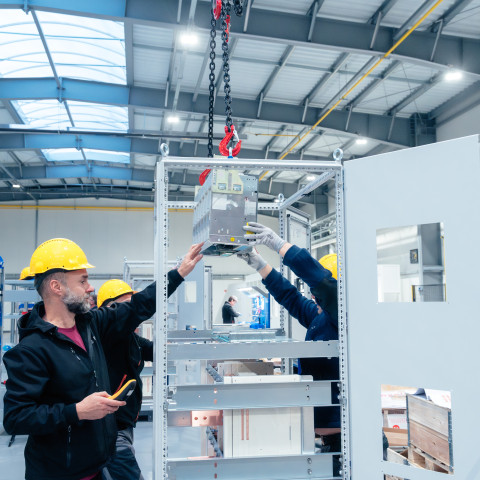

• Kompleksowa prefabrykacja szaf rozdzielczych - zapewniamy pełny proces produkcyjny – od surowca po gotowy zestaw podzespołów.. Dodatkowo – zapewniamy wsparcie naszego zespołu w zakresie optymalizacji konstrukcji i funkcjonalności rozdzielnic. Prefabrykacja szaf sterowniczych i rozdzielnic w naszym wykonaniu to gwarancja precyzji, zgodności ze specyfikacją klienta oraz pełnej kontroli jakości na każdym etapie.

Planujesz nowy projekt w zakresie infrastruktury kolejowej, stacji zasilania lub taboru szynowego? A może potrzebujesz dedykowanych komponentów z miedzi i aluminium?

Postaw na sprawdzonego partnera. Napisz do nas na sales@electris.pl i wyślij zapytanie ofertowe (RFQ)] – przeanalizujemy Twoją dokumentację i  przygotujemy dedykowaną wycenę.
